Éditeur de canaux en masse
Ajoutez rapidement plusieurs canaux en utilisant des modèles prédéfinis ou en répétant des configurations existantes
L'Éditeur de canaux en masse est un outil puissant qui vous permet d'ajouter rapidement plusieurs canaux à un mode de dispositif en utilisant des modèles prédéfinis ou en répétant des configurations de canaux existantes. Cela accélère considérablement le processus de création de profils de dispositifs complexes avec des structures de canaux répétitives. L'outil est disponible dans Mes dispositifs, et est destiné à l'édition de votre bibliothèque locale de profils et ne peut pas être utilisé sur des dispositifs déjà patchés dans votre scène.
Pour une référence complète des types de canaux et de leurs options associées, veuillez consulter la page Types de canaux.
Accéder à l'Éditeur de canaux en masse

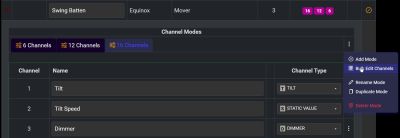

Pour ouvrir l'Éditeur de canaux en masse :
- Naviguez vers vos profils de dispositifs dans la section Mes profils
- Développez les modes de canaux pour le dispositif que vous souhaitez éditer, et sélectionnez le mode de canal pertinent.
- Cliquez sur le menu à 3 points à droite du mode de canal sélectionné
- Sélectionnez "Éditeur de canaux en masse" dans le menu contextuel
L'éditeur s'ouvrira dans une boîte de dialogue modale affichant le nom du mode actuel et le nombre de canaux existants.
Comprendre les modèles de canaux
L'Éditeur de canaux en masse propose deux types de modèles :
Modèles prédéfinis
Ce sont des mises en page de canaux préconfigurées pour des types de dispositifs courants. Des exemples incluent :
- RGB - 3 canaux : Rouge, Vert, Bleu
- RGBW - 4 canaux : Rouge, Vert, Bleu, Blanc
- RGBA - 4 canaux : Rouge, Vert, Bleu, Ambre
- Pan/Tilt - Canaux de positionnement de tête mobile
- Modèles de gradateur - Différentes configurations de gradateurs
Chaque modèle prédéfini est livré avec les bons types de canaux déjà assignés.
Répétiteur de canaux
Le Répétiteur de canaux est un modèle spécial qui copie une plage existante de canaux de votre mode de dispositif actuel. C'est idéal lorsque vous avez un segment ou une cellule qui se répète plusieurs fois (comme des bandes de pixels LED, des panneaux RGB ou des dispositifs multi-cellules).
Utiliser l'Éditeur de canaux en masse
Flux de travail de base
- Sélectionner un modèle - Choisissez dans le menu déroulant
- Configurer les paramètres - Définissez le nombre de répétitions, la position de départ et les options de nommage
- Vérifier l'aperçu - Consultez l'aperçu en direct montrant exactement ce qui sera créé
- Choisir le mode d'insertion - Décidez de remplacer, insérer ou ajouter des canaux
- Appliquer les changements - Cliquez sur "Appliquer les changements" pour exécuter
Options de configuration
Nombre de répétitions (Modèles réguliers uniquement)
Définit combien de fois le modèle sélectionné doit être répété. Par exemple, sélectionner "RGB" avec un nombre de répétitions de 4 créera 12 canaux (Rouge, Vert, Bleu × 4).
Commencer au canal
La position du canal où le nouveau modèle sera inséré. Par défaut, cela est réglé sur le prochain canal disponible (nombre de canaux actuel + 1).
Préfixe de nom (optionnel)
Ajoutez un préfixe personnalisé à tous les noms de canaux générés. Exemples :
- Préfixe "LED1" → génère "LED1 Rouge", "LED1 Vert", "LED1 Bleu"
- Préfixe "Segment" → génère "Segment 1", "Segment 2", etc.
Numéro de départ de l'étiquette
Le numéro de départ pour le marquage séquentiel. Utile lorsque vous souhaitez que les canaux soient numérotés à partir d'une valeur spécifique (par exemple, commencer à 5 au lieu de 1).
Répétiteur de canaux - Utilisation avancée
Le Répétiteur de canaux est la fonctionnalité la plus puissante, permettant de dupliquer des configurations de canaux complexes.
Configuration du répéteur
Du canal : Le premier canal de la plage que vous souhaitez copier (par exemple, canal 5).
Au canal : Le dernier canal de la plage que vous souhaitez copier (par exemple, canal 10).
Fois : Combien de copies de cette plage de canaux créer.
Exemple de répéteur
Scénario : Vous avez un dispositif de bande LED où les canaux 1-3 sont RGB pour le premier pixel, et vous avez besoin de 16 pixels identiques.
- Sélectionnez le modèle "Répétiteur de canaux"
- Réglez "Du canal" à 1
- Réglez "Au canal" à 3
- Réglez "Fois" à 15 (vous avez déjà le premier)
- Réglez "Commencer au canal" à 4
Résultat : Crée des canaux 4-48, chaque ensemble de 3 canaux étant une copie exacte des canaux 1-3 (y compris les types de canaux, les valeurs min/max et toutes les sous-propriétés comme les gobos ou les préréglages de couleur).
Ce qui est copié
Lors de l'utilisation du Répétiteur de canaux, les propriétés suivantes sont copiées des canaux sources :
- Type de canal (gradateur, couleur, pan/tilt, etc.)
- Valeurs min/max
- Paramètres d'inversion
- Valeurs par défaut
- Drapeaux stroboscopiques/aveuglants
- Propriétés de taille et de décalage
- Valeurs d'activation/désactivation
- Drapeaux mécaniques et actifs
- Sous-propriétés : Gobos, prismes, préréglages de couleur et options personnalisées
Modes d'insertion de canaux
L'éditeur détecte intelligemment quand vos nouveaux canaux entreraient en conflit avec des canaux existants et propose trois modes :
Mode Ajouter (Pas de conflits)
Quand : Le canal de départ est au-delà de tous les canaux existants.
Action : Les canaux sont simplement ajoutés à la fin.
Exemple : Vous avez 10 canaux, commencez au canal 11 → de nouveaux canaux sont ajoutés comme 11, 12, 13, etc.
Mode Insérer (Par défaut)
Quand : Le canal de départ chevauche des canaux existants, et "Remplacer les canaux existants" n'est pas coché.
Action : Les canaux existants à partir de la position de départ sont décalés pour faire de la place pour le nouveau modèle.
Exemple : Vous avez des canaux 1-20, insérez 5 nouveaux canaux à la position 10 → les canaux existants 10-20 deviennent 15-25, les nouveaux canaux occupent 10-14.
Remarque : Le nombre total de canaux augmente.
Mode Remplacer
Quand : Le canal de départ chevauche des canaux existants, et "Remplacer les canaux existants" est coché.
Action : Les canaux existants qui entrent en conflit avec le nouveau modèle sont supprimés de manière permanente et remplacés.
Exemple : Vous avez des canaux 1-20, remplacez par 5 nouveaux canaux à la position 10 → les canaux 10-14 sont supprimés et remplacés par le nouveau modèle.
Avertissement : Ceci est destructeur - les canaux supprimés ne peuvent pas être récupérés.
Aperçu en direct
L'Éditeur de canaux en masse fournit un aperçu en temps réel montrant :
- Les numéros de canaux exacts qui seront créés
- Les noms de canaux finaux (avec préfixes et numérotation)
- Les types de canaux (pour les modèles prédéfinis) ou des badges "Copie" (pour le répéteur)
- Résumé des actions avec des alertes codées par couleur :
- Vert (Mode Ajouter) : Ajout sécurisé sans conflits
- Jaune (Mode Insérer) : Les canaux seront décalés
- Rouge (Mode Remplacer) : Les canaux seront supprimés
- Le nombre total de canaux avant et après l'opération
- Détails des canaux affectés
Meilleures pratiques
Avant de commencer
- Planifiez votre mise en page de canaux sur papier ou dans un tableur
- Créez d'abord une "cellule" ou un "segment" complet manuellement, puis utilisez le répéteur
- Connaissez la plage de canaux exacte que vous souhaitez copier
Conventions de nommage
- Utilisez des préfixes clairs et descriptifs (par exemple, "Cellule", "Pixel", "Segment", "Tête")
- Incluez des numéros d'unité dans les préfixes lors de la gestion de plusieurs unités physiques
- Gardez les noms courts mais significatifs pour faciliter la programmation ultérieure
Utiliser le répéteur
- Vérifiez toujours les numéros de canaux "Du" et "Au" avant d'appliquer
- Utilisez l'aperçu pour confirmer que les bons canaux sont copiés
- Pour des dispositifs volumineux (50+ canaux), envisagez de diviser l'opération en plus petites séries
- Lors de la copie de plages qui se chevauchent, utilisez le mode Remplacer avec précaution
Conseils de sécurité
- Revoyez toujours l'aperçu avant de cliquer sur "Appliquer les changements"
- Comprenez la différence entre les modes Insérer et Remplacer
- Commencez par de petites opérations pour vous familiariser avec l'outil
- Gardez des sauvegardes de profils de dispositifs complexes avant d'apporter des modifications en masse
- L'opération ne peut pas être annulée - soyez certain avant d'appliquer
Cas d'utilisation courants
Bande de pixels LED (48 canaux)
- Créez manuellement les canaux 1-3 (Rouge, Vert, Bleu pour le pixel 1)
- Utilisez le Répétiteur de canaux : Du 1, Au 3, Fois 15
- Réglez le préfixe de nom sur "Pixel", le numéro de départ de l'étiquette sur 2
- Résultat : 48 canaux étiquetés "Pixel 1 Rouge" à "Pixel 16 Bleu"
Panneau LED multi-cellules (RGB + Gradateur par cellule)
- Créez les canaux 1-4 (Gradateur, Rouge, Vert, Bleu pour la cellule 1)
- Utilisez le Répétiteur de canaux : Du 1, Au 4, Fois 24
- Réglez le préfixe de nom sur "Cellule"
- Résultat : 100 canaux pour un panneau de 25 cellules
Tête mobile avec zones RGB
- Créez les canaux de base 1-10 (Pan, Tilt, Gradateur, etc.)
- Utilisez le modèle prédéfini "RGB" au canal 11, répétez 3 fois
- Réglez le préfixe de nom sur "Zone"
- Résultat : 19 canaux avec 3 zones RGB indépendantes
Dépannage
"Aucun canal trouvé dans la plage spécifiée"
La plage de canaux Du/À ne contient aucun canal. Vérifiez que les numéros de canaux existent dans votre mode.
"Le modèle dépasserait 512 canaux"
L'opération créerait des canaux au-delà de la limite DMX. Réduisez le nombre de répétitions ou choisissez un modèle plus petit.
"Le canal de départ doit être inférieur ou égal au canal de fin"
La plage de canaux est invalide. Le numéro de canal de départ doit être inférieur au numéro de canal de fin.
L'aperçu montre des canaux incorrects
Vérifiez tous les champs de saisie. L'aperçu se met à jour en temps réel lorsque vous changez les valeurs.
Notes techniques
- Maximum de 512 canaux par univers DMX (limite stricte)
- Le nombre de répétitions est limité à 50 itérations pour des raisons de sécurité
- Les indices de canaux sont automatiquement réindexés après les opérations
- Toutes les propriétés des canaux sont préservées lors de la copie
- Les sous-propriétés (gobos, couleurs, etc.) sont copiées en profondeur lors de l'utilisation du répéteur
